English
Pусский

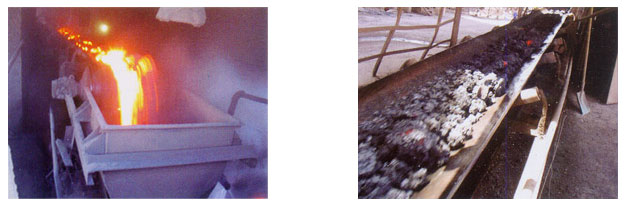

耐热输送带主要用于输送高温物料，如烧结矿、热焦炭、水泥熟料、热铸件等。根据耐热带破损以至丧失输送能力的主要表现和不同的耐热级别，分别采用三元乙丙或丁苯橡胶做覆盖胶；高强高渗透聚酯帆布或棉帆布做强力层。覆盖胶与骨架层间可辅设耐热玻璃布，以提高耐热带使用寿命。根据用户要求，可做成环型带。
耐热带覆盖层耐热试验后的物理机械性能符合下表规定：
| 项目 | 型号 | ||||
| T1 | T2 | T3 | T4 | ||
| 变化范围 | |||||
| 硬度 | 老年化与老年前之差 | +20 | +20 | +20 | +20 |
| 老年化最大值 | 85 | ||||
| 拉伸强度 | 老年化最低值Mpa | 12 | 10 | 5 | 5 |
| 性能变化率/% | -25 | -30 | -40 | -40 | |
| 拉断伸长率 | 性能变化率/% | -50 | -50 | -55 | -55 |
| 老年化最低值/% | 200 | 200 | 180 | 180 | |
注：T1：可耐不大于100℃试验温度
T2：可耐不大于125℃试验温度
T3：可耐不大于150℃试验温度
T4：可耐不大于175℃试验温度
